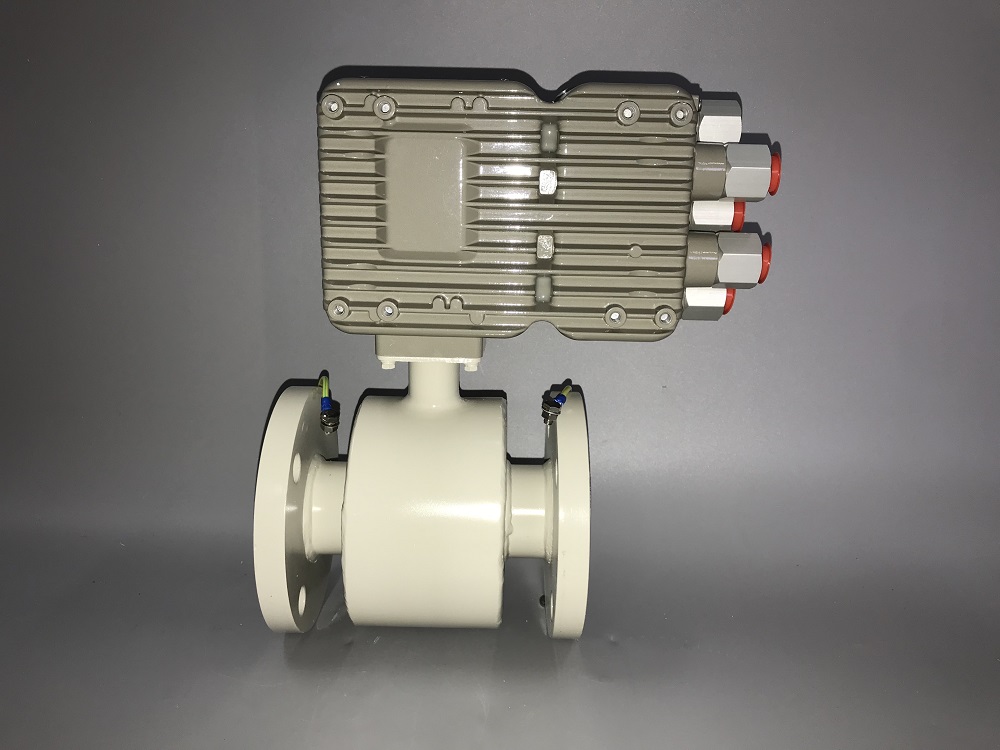

高濃度礦漿電磁流量計產品概述：
高濃度礦漿電磁流量計采用耐磨的聚氨酯或四氟襯里，不銹鋼涂碳化鎢電極，雙頻信號處理漿料型轉換器，可以有效準確的計量水煤漿的高濃度、高磨損、強干擾的流量問題。
高濃度礦漿電磁流量計較一般的流量計不同之處在于轉換器電路對信號的處理方式，一般的電磁流量計只能測量單相導電液體介質，如自來水、污水、鹽酸、硫酸、堿液等單相導電液體。如果介質中含有固體顆粒如水煤漿、水泥漿、紙漿、砂漿、充填用礦漿、污泥或者含有如鐵粉、礦粉等導磁顆粒，普通的電磁流量計就無法正常使用，會出現示指來回波動跳動比較大等現象，此時就要用專用的漿料型流量計。
高濃度礦漿電磁流量計產品特點：

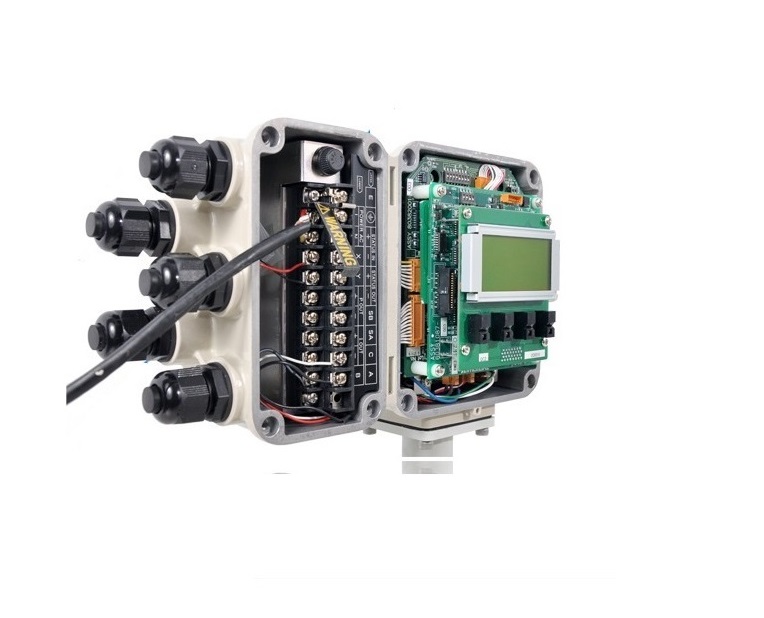

★ 轉換器采用日本山武azbil原裝轉換器，穩定性更高。
★ 適用于含有高濃度（0-80%）、高磨損的礦漿或紙漿液，特別是含鐵磁性介質的礦漿。
★ 獨特的雙頻勵磁方式，精確計量各種礦漿、紙漿
★ 獨特的外插式電極結構，耐磨損
★ 專為漿液計量設計的鏡面襯里技術
★ 紅外線觸摸式按鍵便于現場操作
高濃度礦漿電磁流量計技術參數：
測量礦漿含量濃度：0-80%
公稱通徑: DN25～DN500mm
公稱壓力: 0.6MPa～16MPa
精 確 度: ±0.5%;
襯里材料: 聚氨酯、FTFE、PFA
電極結構: 外插型
電 源: 220VAC
介質溫度: -10℃~+160℃
環境溫度： -35℃~+60℃
電 導 率： ≥5μs/cm
防爆標準： ExdIIbT4
主 電 源：220VAC、24VDC
輸出信號：脈沖輸出、4 ～ 20mADC模擬輸出
連接方式: 法蘭連接
高濃度礦漿電磁流量計適用于：電廠水煤漿發電、水泥漿地鐵隧道施工、造紙廠紙漿計量、采礦充填的礦漿、污水處理的
高濃度水泥漿計量、冶金鋼鐵行業的礦粉酸洗過程計量。
高濃度礦漿電磁流量計的選型注意事項
水煤漿流量計選型的時候需提供:管道口徑、測量介質酸堿度、介質的濃度百分比、工作壓
力、工作溫度、常用流量等。
高濃度礦漿電磁流量計的選型編碼
WSF-G高濃度礦漿流量計選型編碼
WSF-G
A
B
C
D
E
F
G
H
I
A：公稱通徑
E:殼體防護
通徑
編碼
通徑
編碼
通徑
編碼
編碼
防護等級
6
006
100
100
600
601
1
IP65
10
010
125
125
700
701
2
IP68
15
015
150
151
800
801
20
020
200
201
900
901
25
025
250
251
1000
102
F:防爆標志
32
032
300
301
1200
122
40
040
350
351
1400
142
編碼
防爆等級
50
050
400
401
1600
162
0
無
65
065
450
451
1800
182
1
ExdIICT6隔爆型
80
080
500
501
2000
202
2
ExiaIICT6本安型
B:公稱壓力（MPa）
G:配套附件
編碼
壓力等級
口徑
編碼
附件
口徑
06
0.6
DN700～DN1000
0
無
16
1.6
DN15～DN1000
1
配套法蘭
DN25～DN3000
40
4.0
DN6～DN150
2
進口保護法蘭
DN65～DN1600
XX
特殊訂貨
3
電極刮刀機構
DN300～DN3000
C:襯里材料
H::結構型式
編碼
襯里材料
口徑
編碼
結構形式
1
聚四氟乙烯F4
DN6～DN1000
1
一體型
2
聚氨酯
DN15～DN600
2
分體型
D:電極材料
I:供電電源
編碼
電極材料
口徑
編碼
供電電源
1
316L
DN3～DN3000
1
220VAC
2
HB、HC
DN3～DN600
2
24VDC
